RF Serisi Esnek LED Ekran: Kurulum Kılavuzu

Ekranların kavisli, dalgalı veya silindirik ortamlarda kullanılması benzersiz fiziksel karmaşıklıklar ortaya çıkarır. Geleneksel sert paneller akışkan mimari tasarımlara uyum sağlayamaz. Görsel entegratörler yayın stüdyolarında, perakende satış alanlarında ve kurumsal lobilerde kusursuz panoramalar sunma konusunda büyük bir baskıyla karşı karşıyadır. RF Serisi Esnek LED Ekran, bu zorlu alanlar için yüksek performanslı bir çözüm sunar. Ancak kusursuz görsel sonuçlara ulaşmak büyük ölçüde hassas yapısal hazırlığa bağlıdır. Kötü hazırlanmış bir altyapı, bir projeyi hızla raydan çıkarır. Çoğu zaman görünür dikişlere, kırık modüllere ve kapsamlı yeniden işlemelere yol açar.

Bu kılavuz, sistem entegratörlerine, AV teknisyenlerine ve proje yöneticilerine temel kurulum gereksinimlerine sade bir bakış sağlar. Kesin çerçeveleme ve termal planlama yoluyla dağıtım risklerini nasıl azaltacağınızı öğreneceksiniz. Projenin ortasında maliyetli yeniden tasarımların önlenmesi için gereken her şeyi karşılıyoruz. Muhteşem bir final gösterisi sağlamak için bu tekniklerde ustalaşın.

Temel Çıkarımlar

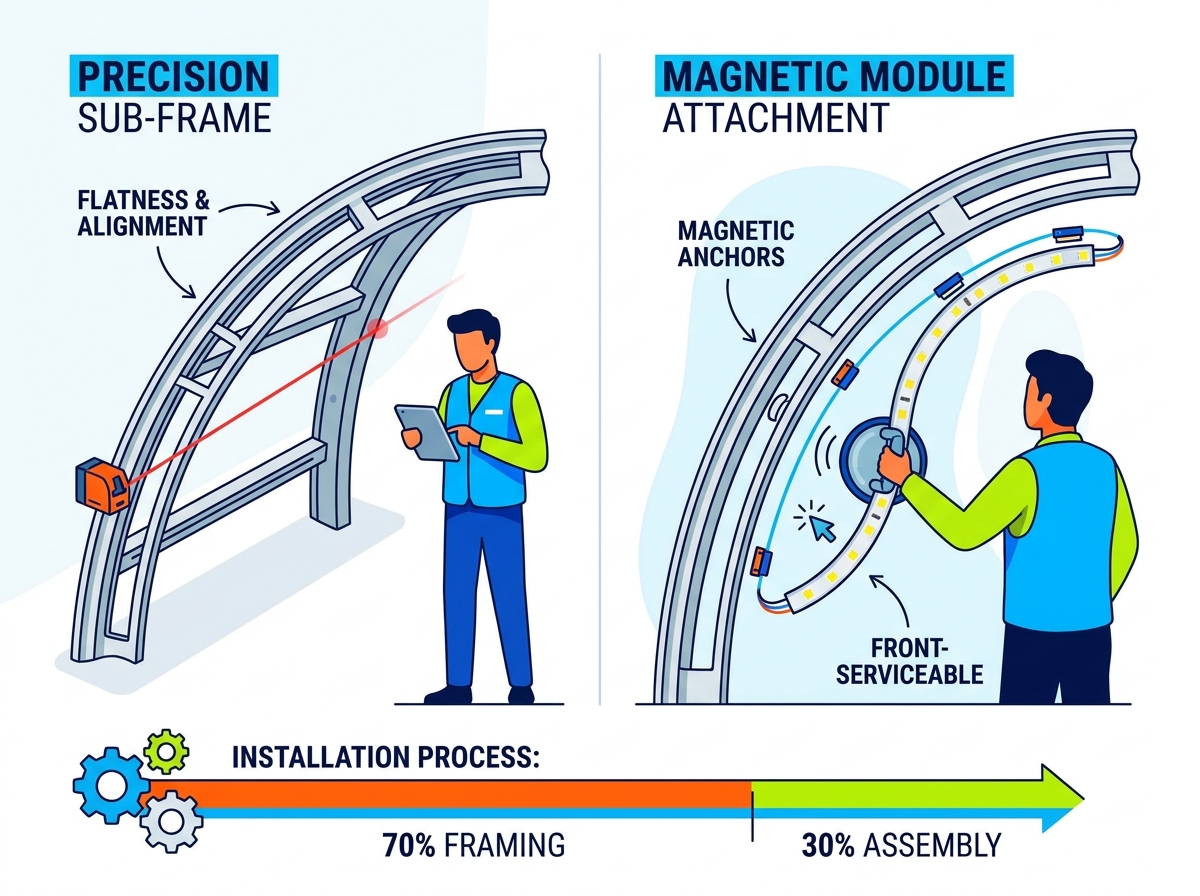

• Altyapı başarıyı belirler: Kurulum süresinin %70'i çerçeveleme ve tesviyeye ayrılmalıdır; RF Serisinin manyetik modülleri çerçevenin doğruluğuna tam olarak uygundur.

• Fiziksel sınırlara uyun: Belirtilen minimum bükülme yarıçapına bağlı kalmak, PCB lehim bağlantılarında mikro kırılmaları önler ve modülün ömrünü uzatır.

• Ön servis kolaylığı ROI'yi hızlandırır: Manyetik tasarım hem ilk montajı hem de uzun vadeli bakımı basitleştirerek operasyonel aksama süresini azaltır.

• Termal planlama tartışılamaz: Kavisli ve kapalı kurulumlar, yerel aşırı ısınmayı önlemek için proaktif ısı dağıtma stratejileri gerektirir.

Yapısal ve Çevresel Hazırlığın Değerlendirilmesi (Kurulum Öncesi Aşama)

Kusursuz bir görüntü elde etmek, panelleri kutudan çıkarmadan çok önce başlar. Altyapı gereksinimlerini önceden net olarak tanımlamanız gerekir. Kurulumcuların özel bir sac veya çelik alt çerçeveye ihtiyacı vardır. Mühendisler bu yapıyı istenen eğriye tam olarak uyacak şekilde tasarlamalıdır. Düzlük ve hizalama toleranslarını yeterince vurgulayamayız. Hassasiyetten yoksun bir çerçeve, esnek modüller arasında görünür dikişlere neden olur. Düzensiz metal yüzeyler küçük boşluklar oluşturur. İzleyiciler ekrana yakın durduklarında bu boşlukları hemen fark edeceklerdir.

Çerçeveleme başarısını sağlamak için birkaç temel en iyi uygulamaya uyun:

• Yapısal ağırlığı azaltmak ve boyut hassasiyetini artırmak için standart çelik yerine CNC ile işlenmiş alüminyumu tercih edin.

• Uzun süreli bozulmayı önlemek için tüm metal yüzeylere pas önleyici bir kaplama uygulayın.

• Pasif termal yönetim için çerçeve tasarımına özel soğutma kanalları ekleyin.

Kapsamlı bir çevre profilinin yürütülmesi, uzun vadeli donanım arızalarını önler. Ortam sıcaklığını, nemini ve hava akışı düzenlerini iyice değerlendirmelisiniz. Gömme veya mimari entegrasyonlar ısıyı kolayca hapseder. Kötü havalandırma diyotun ömrünü önemli ölçüde azaltır. Gerekli güç çekişinizi doğru bir şekilde hesaplayın. Veri yedekliliği ihtiyaçlarınızı eş zamanlı olarak değerlendirin. Bu hesaplamaları toplam ekran çözünürlüğüne göre yapın. Yalnızca fiziksel ayak izine güvenmeyin. Yüksek çözünürlüklü sahalar metrekare başına daha fazla güç çeker.

Son olarak, tüm bükülme kısıtlamalarını titizlikle doğrulayın. Her zaman belirli piksel aralığınızın minimum bükülme yarıçapını tanımlayın. Esnek baskılı devre kartlarının (PCB"ler) katı fiziksel sınırları vardır. Çok eksenli eğriler veya bileşik eğriler denemeyin. Yalnızca modül spesifikasyonunun karmaşık bükmeleri açıkça desteklemesi durumunda devam edin. Bu sınırların dışında bükülmeye zorlamak dahili bileşenlere kalıcı hasar verir. Lehim bağlantılarında mikro kırılmalara neden olur. Bu kırıklar yerleştirildikten kısa bir süre sonra ölü piksellerin oluşmasına neden olur.

Temel Takımlama ve Bileşen Dağılımı

Doğru hazırlık, envanterinizin denetlenmesini gerektirir. Ayrıca mürettebatınızın doğru şekilde donatılmasını da gerektirir. Teslimatın ardından derhal sıkı bir envanter kontrolü yapın. Esnek modüller, alıcı kartlar ve güç kaynakları alacaksınız. Teslimatta ayrıca veri kabloları ve özel manyetik ankrajlar da yer alıyor. Herhangi bir montaja başlamadan önce tüm miktarları doğrulayın. Eksik bileşenler kurulumun ilerlemesini tamamen durdurur.

Entegrasyon araçlarınızı önceden toplayın. Sorunsuz bir yapı için hassas aletler zorunludur. Döner lazer seviyelerini ve dijital açıölçerleri kullanın. Bu araçlar çerçeve hizalamasını mükemmel şekilde doğrular. Teknisyenlerin özel emme modülü çıkarma araçlarına ihtiyacı vardır. Bunlar güvenli kullanım ve mikro ayarlamalara olanak tanır. Ayrıca kalibre edilmiş tork tornavidalarına da ihtiyacınız vardır. Güvenli dolap montajını sağlarlar. Tork kontrolleri, teknisyenlerin güç kaynağı montajı sırasında vida dişlerini sıyırmasını önler.

Doğum varsayımlarınızı dikkatli bir şekilde planlayın. Proje ölçeğine göre personel sayınızı tahmin edin. Modüllerin taşınması için en az iki teknisyen görevlendirin. Bir kişi paneli tutarken diğeri sabitler. Ayrıca yapı mühendislerini de dahil etmelisiniz. Elektrik işleri başlamadan önce çerçeve bütünlüğünü doğrularlar. Uygun personel alımı, aceleyle yapılan işleri ve kazara hasarları önler.

Entegrasyon Araçları Kontrol Listesi

Yapım aşamasını başlatmadan önce hazırlama alanınızın aşağıdaki gerekli öğeleri içerdiğinden emin olun.

Adım Adım Mekanik Kurulum Süreci

1. Alt Çerçevenin Oluşturulması ve Doğrulanması

Özelleştirilmiş yapısal çerçevenizi güvenli bir şekilde kurarak başlayın. Sürekli doğrulama, uzun vadeli başarıyı garanti eder. En iyi arasında LED kurulum ipuçları , sürekli olarak bir lazer terazisi kullanılması öne çıkıyor. Çerçevedeki birden fazla noktayı ölçün. 1 mm'lik bir sapma bile hızla artar. Teknisyenler LED modüllerini taktığında oldukça görünür bir boşluk oluşturacaktır. Çerçeve bileşenlerini dikkatlice kaynaklayın veya cıvatalayın. Yüzeyden metal çapakların çıkmadığından emin olun. Mükemmel manyetik yapışmayı garanti etmek için metal yüzeyi iyice temizleyin.

2. Yönlendirme Gücü ve Veri Altyapısı

Herhangi bir modül eklemeden önce kablolama topolojinizi net bir şekilde haritalandırın. Önce güç kaynağı birimlerini (PSU"ları) çerçeveye takın. Alıcı kartlarınızı PSU"ların yanına güvenli bir şekilde monte edin. Veri kablolarını kartlar arasında düzenli bir şekilde yönlendirin. Tüm kabloları fermuarlı bağlar veya klipsler kullanarak sıkıca sabitleyin. Gevşek kablolar son aşamada doğrudan müdahale eder. Modüllerin manyetik oturma yerinin metalle aynı hizada oturmasını engeller. Sıkışmış bir tel, modülün dışarı doğru çıkıntı yapmasına neden olur. Bu, ekranın düzgün eğrisini bozar.

3. Manyetik Esnek Modüllerin Takılması

Modülleri kesinlikle plastik kenarlarından tutun. Ön yüze doğrudan dokunulması hasara neden olur. Yağlar ve basınç, hassas yüzeye monte cihazlara (SMD"ler) zarar verir. Arka tarafta yazılı olan yön oklarını kontrol edin. Düzgün polarizasyon sağlamak için bunları dikkatlice hizalayın. Bu aynı zamanda doğru bir piksel düzenini de garanti eder. Modülleri manyetik ankrajlarını kullanarak yerine oturtun. Yapısal eğrinin ortasından başlayın. Kenarlara doğru sistematik olarak dışarı doğru çalışın. Bu yöntem fiziksel gerilimi yüzeye eşit olarak dağıtır. Modüllerin basınç altında bükülmesini önler.

Veri Eşleme, Yapılandırma ve Kalibrasyon

Veri akışı eşlemesi, ekranın görüntüleri nasıl işlediğini belirler. Alıcı kartları doğru şekilde yapılandırmanız gerekir. Bu adım için NovaStar gibi standart kontrol yazılımını kullanın. Kavisli tasarımlar genellikle standart olmayan çözünürlüklere sahiptir. Sistem entegratörleri, ilk yazılım kurulumu sırasında bu karmaşıklıkları ele almalıdır. Özel piksel boyutlarının eşlenmesi ayrıntılara dikkat edilmesini gerektirir. Görüntülerin bozulmasından kaçınmak için veri kademesini mükemmel şekilde eşleyin. Standart test modellerini kullanarak sinyal yolunu test edin.

Haritalamadan sonra dikiş ayarına ve görsel ayara odaklanın. Teknisyenler genellikle modüller arasındaki koyu veya parlak çizgileri fark eder. Bu çizgiler mikroskobik gerilimden kaynaklanır. Ayrıca küçük fiziksel boşluklar nedeniyle de ortaya çıkarlar. Koyu çizgiler paneller arasındaki fiziksel boşluğu gösterir. Parlak çizgiler panellerin birbirine çok sıkı bastırıldığını gösterir. Modülleri hafifçe kaydırmak için bir emme aleti kullanın. Boşlukları kapatın veya basıncı dikkatlice boşaltın.

Son olarak kapsamlı renk ve parlaklık kalibrasyonu yapın. Bu adım, eşit görüntü kalitesi sağlar. Kavisli ekranlar benzersiz izleme açısı zorlukları sunar. Parlaklık, izleyicinin konumuna bağlı olarak farklı görünür. Şu standart kalibrasyon adımlarını izleyin:

1. Tüm ekrandaki parlaklık tutarsızlıklarını ortaya çıkarmak için saf beyaz bir test deseni oluşturun.

2. Fiziksel modül ek yerleri boyunca koyu veya parlak çizgileri tanımlayın ve belgeleyin.

3. Modül konumlandırmasını mekanik olarak mikro ayarlamak için emme aletini kullanın.

4. Kalan görünür dikişleri sanal olarak harmanlamak için yazılım tabanlı kenar düzeltmeyi gerçekleştirin.

5. İstenilen Rec.709 veya DCI-P3 renk alanını mükemmel bir şekilde sabitlemek için son bir kolorimetre geçişi çalıştırın.

Yaygın Kurulum Riskleri ve Sorun Giderme

Entegratörler sıklıkla belirli mekanik ve çevresel zorluklarla karşı karşıya kalır. Sorunların erken belirlenmesi, donanımın kalıcı hasar görmesini önler. Aşağıda en sık karşılaşılan riskleri özetledik.

Risk 1: Aşırı Bükülmeden Kaynaklanan Mikro Kırılma

Aşırı fiziksel stres esnek modülleri hızla yok eder. Birincil belirti panel boyunca ölü pikselleri veya aralıklı hat arızalarını içerir. Çözüm, teknik özellik sayfasının bükülme yarıçapına sıkı sıkıya bağlı kalmayı gerektirir. Asla bir modülü hatalı bir çerçeveye sığdırmaya zorlamayın. Çerçeve eğrisi modül toleransını aşarsa alt çerçeveyi hemen yeniden tasarlamanız gerekir.

Risk 2: Kapalı Alanlarda Termal Kısılma

Isı birikmesi görsel performansı hızla düşürür. Belirti genellikle ekranın ortasında renk bozulması veya ani donanım arızası olarak ortaya çıkar. Çözüm, proaktif termal yönetim gerektirir. Aktif soğutma sistemlerini alt çerçevenin arkasına entegre edin. Isı birikimini etkili bir şekilde yönetmek için egzoz fanları veya özel HVAC kanalları takın.

Risk 3: Tutarsız Manyetik Oturma

Uygun olmayan oturma tüm görsel deneyimi bozar. Birincil belirti, modüllerin "engebeli" görünmesi veya eğri boyunca yanlış hizalanmasıyla kendini gösterir. Çözüm fiziksel bir inceleme gerektirir. Modülün arkasında sıkışmış kablo olup olmadığını kontrol edin. Üretim sırasında alt çerçeve üzerinde kalan metal çapaklara bakın. Modülü güvenli bir şekilde çıkarmak için bir emme aleti kullanın. Engeli tamamen temizleyin, ardından paneli metalle aynı hizada olacak şekilde yeniden oturtun.

Kurulum Sorun Giderme Matrisi

Çözüm

Oldukça esnek bir ekranın takılması, yapısal hassasiyet konusunda bir alıştırma olmaya devam ediyor. Manyetik ön bağlantı sistemi, gerçek ekran aksamını oldukça verimli hale getirir. Ancak nihai görsel sonuç tamamen kurulum öncesi titiz çerçevelemeye bağlıdır. Alıcılar özel imalatları genel proje bütçesine dahil etmelidir. Uzmanlaşmış AV emeği de başarı için çok önemlidir. Dikkatli planlama, muhteşem ve dayanıklı bir kurulum sağlar.

Kesin ölçümlere ve sıkı termal planlamaya öncelik vermelisiniz. Çevresel faktörlerin göz ardı edilmesi, hızlı donanım bozulmasına yol açar. Her aşamayı metodik bir şekilde yürüterek yatırımınızı koruyun. Sonraki Adımlar: Seçtiğiniz piksel aralığına ilişkin teknik özellikler sayfasını indirin. Özel alt çerçeve planları için doğrudan bir entegrasyon uzmanına danışın. Özel proje boyutlarınıza göre özelleştirilmiş bir teklif isteyin. Kusursuz bir görsel deneyim elde etmek için bu adımları uygulayın.

SSS

S: RF Serisi Esnek LED Ekranın minimum bükülme yarıçapı nedir?

C: Tam yarıçap, büyük ölçüde seçtiğiniz belirli piksel aralığına bağlıdır. Daha dar aralıklar genellikle daha küçük yarıçaplara izin verir. Kesin sınırlar için resmi teknik özellikler sayfasını kontrol etmelisiniz. Belirtilen sınırın aşılması, dahili PCB bileşenlerine kalıcı olarak zarar verir. Her zaman üreticinin bükme kısıtlamalarına sıkı sıkıya bağlı kalın.

S: RF Serisine önden bakım yapılabilir mi?

C: Evet, manyetik tasarım tam ön servis kolaylığı sağlar. Teknisyenler özel bir emme aleti kullanarak tek tek modülleri kolayca çıkarabilirler. Bu özellik bakım kesintilerini önemli ölçüde azaltır. Ayrıca dar mimari alanlarda hacimli arkadan erişim podyumlarına olan ihtiyacı da ortadan kaldırır.

S: Özel bir çerçeveye ihtiyacım var mı yoksa onu doğrudan kavisli bir duvara monte edebilir miyim?

C: Mevcut bir duvara montajı teorik olarak mümkün olmakla birlikte tavsiye etmiyoruz. Özel bir metal alt çerçeve neredeyse her zaman gereklidir. Sorunsuz bir ekran için gereken mutlak düzlüğü ve güvenli manyetik yapışmayı sağlar. Standart alçıpan eğrileri, gereken milimetre düzeyindeki hassasiyeti nadiren karşılar.

S: Bu ekranlar dış mekan kurulumuna uygun mu?

C: Bu son derece esnek modüller genellikle yalnızca iç mekan IP derecelendirmesine sahiptir. Doğrudan dış mekana maruz kalma için gereken kapsamlı hava koşullarına dayanıklılıktan yoksundurlar. Her zaman modelinizin özel IP derecelendirmesini kontrol edin. Üretici açıkça dış mekan özelliklerini belirtmediği sürece, bunları kesinlikle iklim kontrollü iç ortamlara yerleştirin.
